数字文明的基石——光刻技术的重要性

ASML光刻机被誉为“世界上最赚钱的机器”，一台如此复杂的机器，其一个关键喷嘴的手工更换，全球仅有两名特定人员能够完成。这台价值数亿美元的设备，掌握着整个数字文明的命脉。近年来，随着摩尔定律的放缓，行业内外不断涌现疑问：芯片制造是否已触及物理极限？人类的技术是否将被“锁死”在1nm的门槛前？

本篇文章将深入探讨光刻产业的核心议题。我们将从物理原理出发，解析ASML如何通过技术革新，筑起难以逾越的壁垒；我们将聚焦于新一代High-NA EUV光刻机，剖析其背后英特尔与台积电的商业博弈；最后，我们将揭示人工智能（AI）如何颠覆传统芯片设计，成为推动光刻技术进化的“新燃料”。本篇文章旨在系统性地梳理光刻产业的现状、瓶颈与未来趋势，为行业决策者提供一份具备战略价值的深度参考。

1. 光刻技术的核心原理与演进路径

要评估光刻机的技术瓶颈与未来趋势，首先必须理解其基本工作原理。本章节将系统性地梳理光刻技术的物理基础、决定其精度的核心公式，以及从DUV到EUV的技术演进脉络，为后续的深入分析奠定坚实的理论基础。

光刻机的基本工作流程

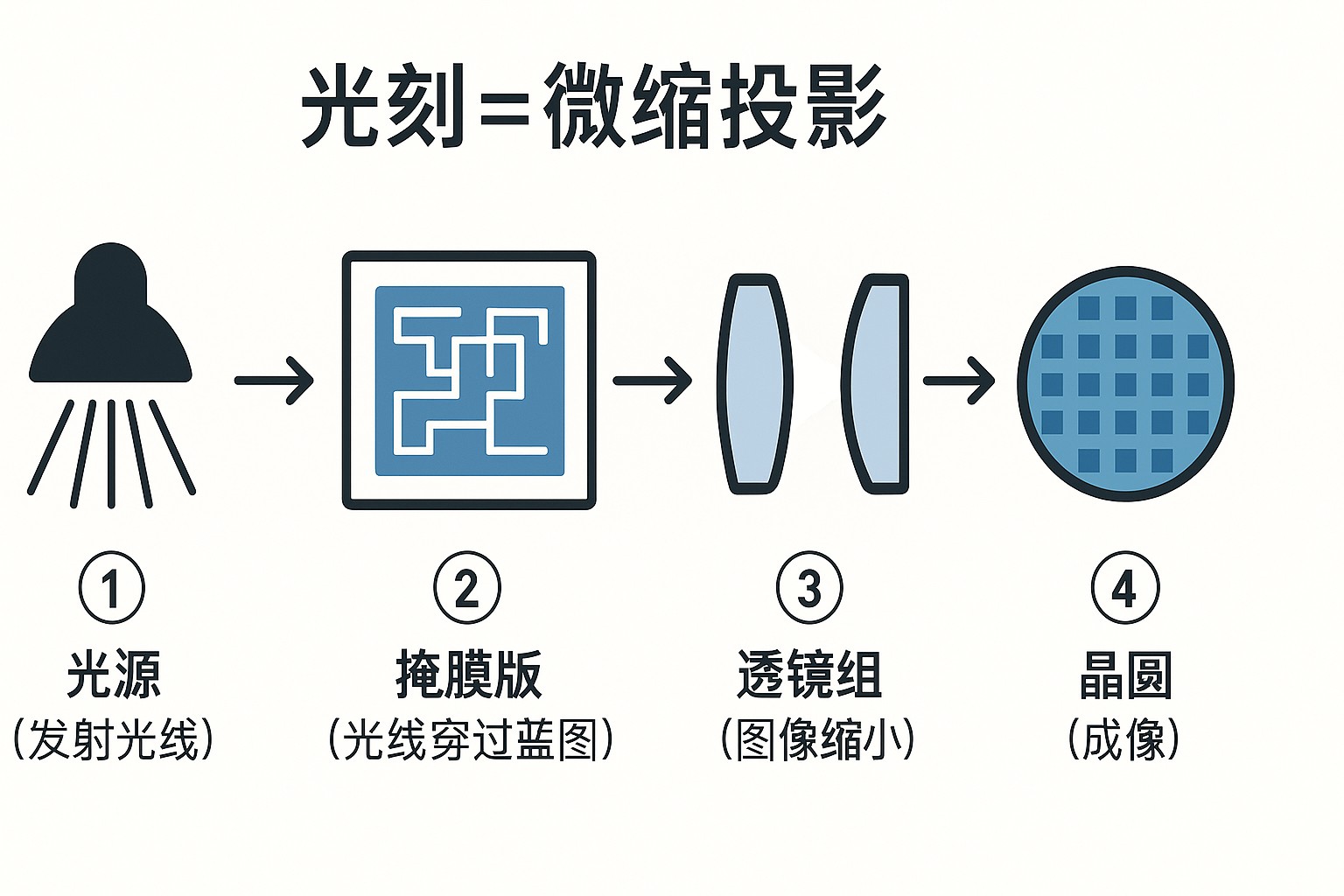

以DUV（深紫外光）光刻机为例，其核心工作流程可以概括为以下几个步骤，类似于将一张复杂的蓝图通过光学系统微缩后“打印”到晶圆上：

光源 (Source): 光源模组负责发射出波长极短的光线。

掩膜版 (Mask): 光线穿过一块印有芯片完整电路图的石英玻璃板，即掩膜版。

光学系统: 光线经过一个由多组巨大透镜构成的复杂光学系统，将掩膜版上的电路图像按比例精准缩小。

晶圆 (Wafer): 缩小后的图像最终被投射到一块涂有光敏材料（光刻胶）的硅晶圆上，完成曝光。

后续工序: 曝光只是芯片制造的其中一环。之后，晶圆还需经过显影、刻蚀、光刻胶去除等一系列复杂工序，才能最终形成我们所熟知的芯片。

决定光刻精度的核心公式

光刻机的分辨率上限，即能够制造的最小电路尺寸，由著名的瑞利判据（Rayleigh Criterion）决定。ASML几乎在所有办公室的墙上都悬挂着这个公式：

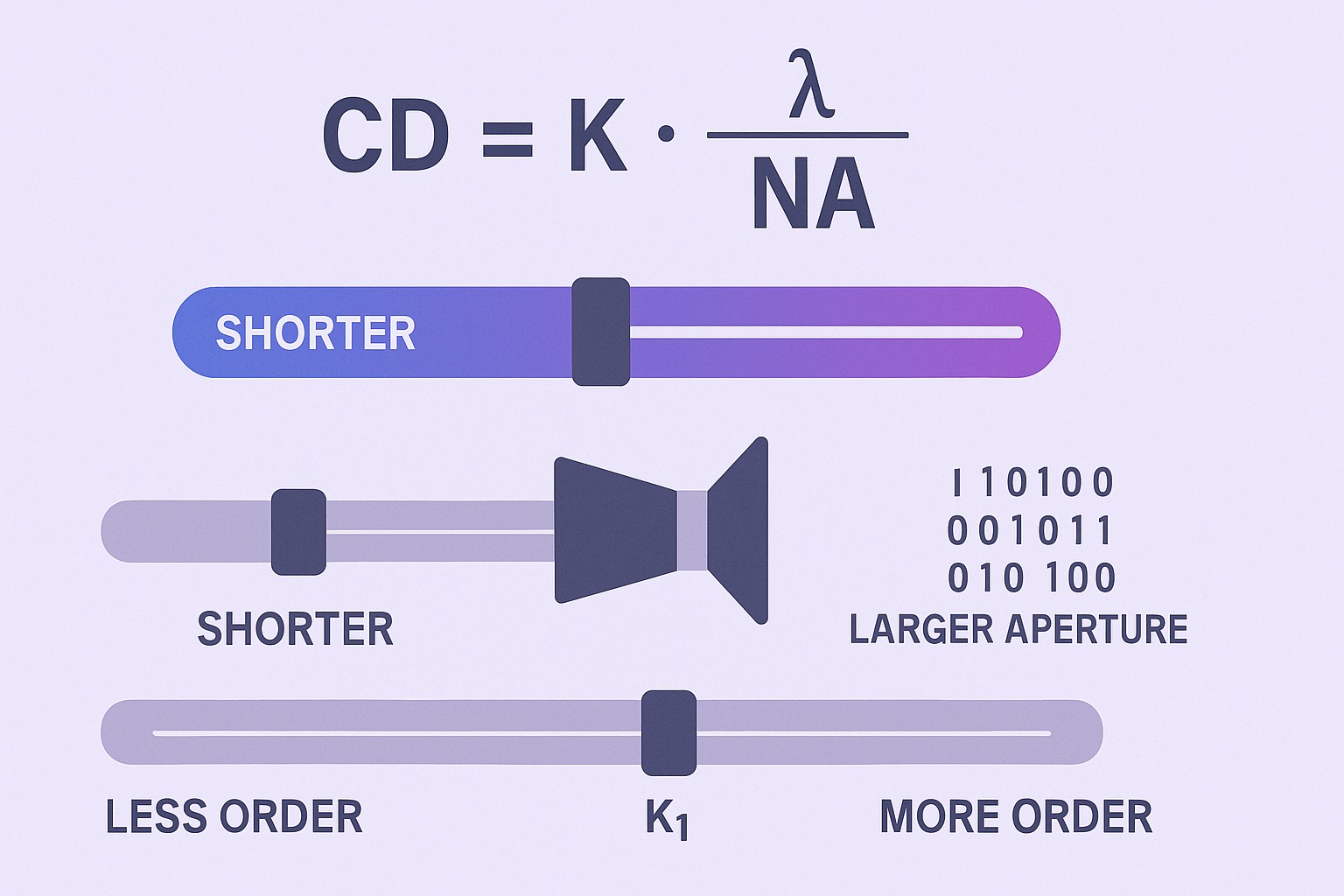

CD = K1 * λ / NA

其中，CD（Critical Dimension）代表可实现的关键尺寸，值越小，精度越高。要提升分辨率，必须围绕公式中的三个变量进行优化：

λ (Lambda, 波长): 指的是光源发出的光的波长。降低波长是提升光刻精度的最直接、最有效的方式。我们常听到的DUV（深紫外光）和EUV（极紫外光）光刻机，正是按照光源波长来分类的。

NA (Numerical Aperture, 数值孔径): 代表光学系统（透镜组）收集光线的能力。NA值越大，透镜的聚光能力越强，分辨率也越高。

K1 (工艺因子): 这是一个综合性参数，代表了除光源和光学系统外的整体工艺水平，包括掩膜版技术、光刻胶性能、计算光刻算法等。K1值越小，意味着工艺越先进，同样能提升分辨率。

在理解了这三个核心变量后，我们将首先深入分析技术挑战最大的光源（λ），特别是ASML如何攻克了EUV光源这一堪称工程学巅峰的世界级难题，从而构筑其第一道技术壁垒。

2. EUV时代：ASML的技术壁垒与光源挑战

在光刻机的所有组件中，光源无疑是技术迭代中最核心、最具挑战性的一环。本节将聚焦于ASML如何攻克EUV（极紫外光）光源的难题，分析其技术方案的极端复杂性，并探讨为何光源波长的更迭周期极长，从而揭示ASML在该领域建立的深厚技术壁垒。

ASML的EUV光源生成方案：LPP技术

ASML采用的激光等离子体光源（Laser-Produced Plasma, LPP）方案，其工作过程堪称工程奇迹，每一个环节都挑战着物理极限：

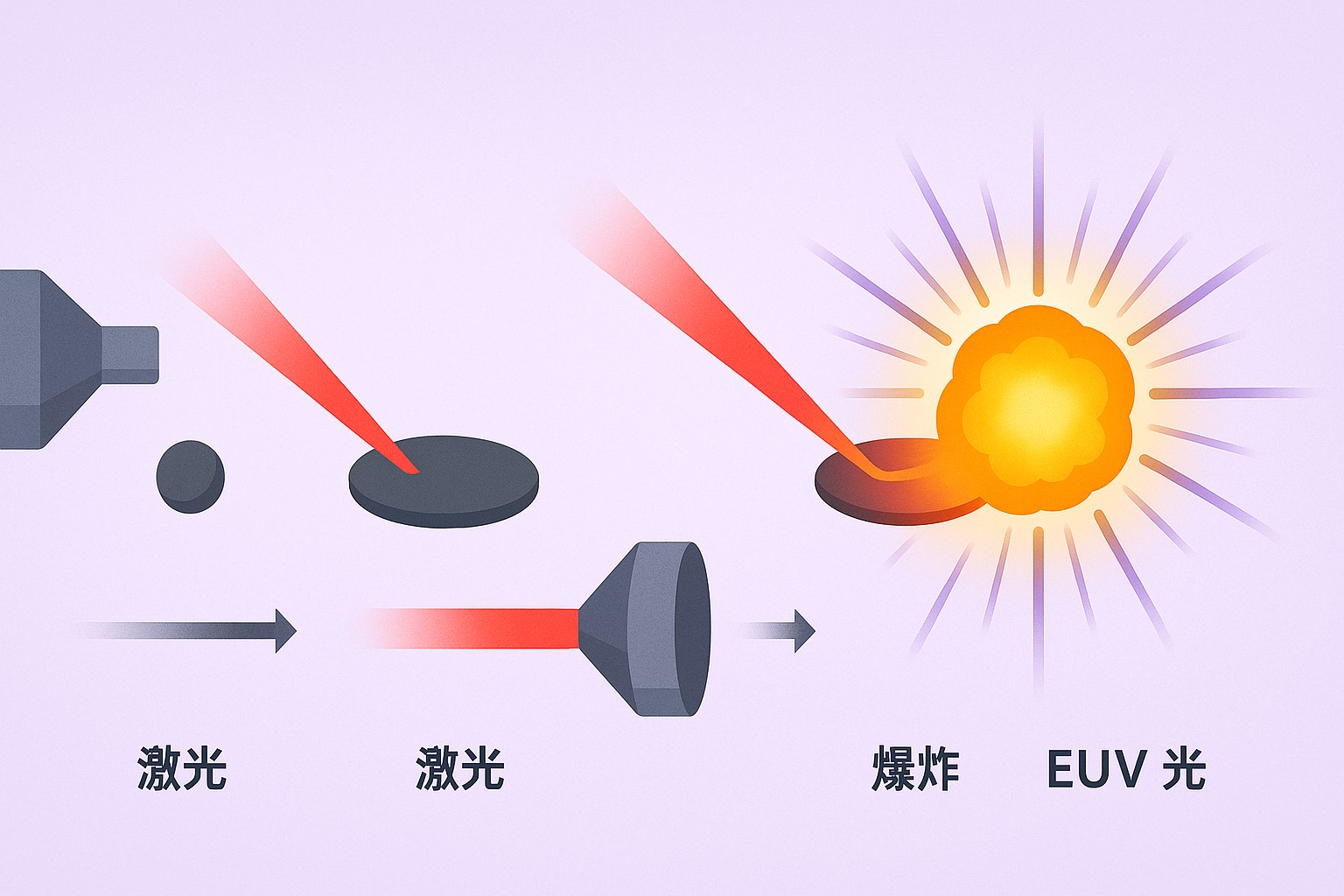

锡滴喷射: 高纯度的液态锡，在惰性气体的压力下，以每秒5万颗的速度从一个特制喷嘴中喷出，形成直径仅30微米（约头发丝一半）的锡滴。这个喷嘴极易堵塞，而更换它需要将两根肉眼几乎看不见的细线缠绕其上，此项操作无法由机器完成，全球仅有两人能够手工操作。

首次轰击: 一束能量较低的激光首先精准命中高速飞行的锡滴，将其打成扁平的饼状，以增大后续轰击的受力面积。

二次轰击: 紧接着，一束高能量的激光再次轰击锡饼，使其瞬间汽化形成等离子体，并在此过程中辐射出波长为13.5纳米的EUV光。

稳定输出: 为了产生稳定且足够强的EUV光源，上述过程需要以极高的频率重复。这意味着每秒钟，系统需要精准喷射5万颗锡滴，并完成10万次激光打靶。

商业化的核心瓶颈：功率

尽管ASML早在2010年就生产出第一代EUV光刻机，但其商业化之路却异常坎坷。核心瓶颈在于光源功率不足。初代的EUV光源功率不到10W，导致单片晶圆曝光时间过长，毫无量产价值。

直到2017年，当光源功率提升至250W时，EUV光刻机才真正具备了商业化的条件。此后，ASML持续优化，到2023年已将功率提升至600W，目前正在向1kW的目标迈进。

行业专家指出，由于光源技术的迭代牵一发而动全身——更换光源波长意味着整个光刻胶（Resist）体系都需要重新研发——因此，更换光源波长通常是“最后的手段”。当前的EUV光源预计将持续使用到2035-2040年。

其他光源探索方案

作为对比，市场上也存在其他EUV光源的探索方向。例如，中科院上海光机所公布了一项基于固体激光器和固体锡的研究，旨在缩小光源结构并提升功率。此外，也有传闻称华为正在测试一种LDP方案，初期功率约为80W。

综上所述，在EUV光源波长（λ）短期内固定的前提下，提升光刻机精度的焦点自然就落在了另一个核心变量——数值孔径（NA）上。

3. 分辨率极限的突破：High-NA与Hyper-NA的技术与商业博弈

在光源波长固定的情况下，提升数值孔径（NA）成为推动光刻技术向更小节点迈进的关键路径。本节将深入剖析ASML新一代High-NA EUV技术的原理、其带来的技术挑战，以及围绕其产生的成本与效益的商业博弈，特别是行业巨头英特尔与台积电的不同战略选择。

提升NA的技术复杂性

提升NA值并非简单地把透镜做大，尤其在EUV时代，其复杂性呈指数级增长。

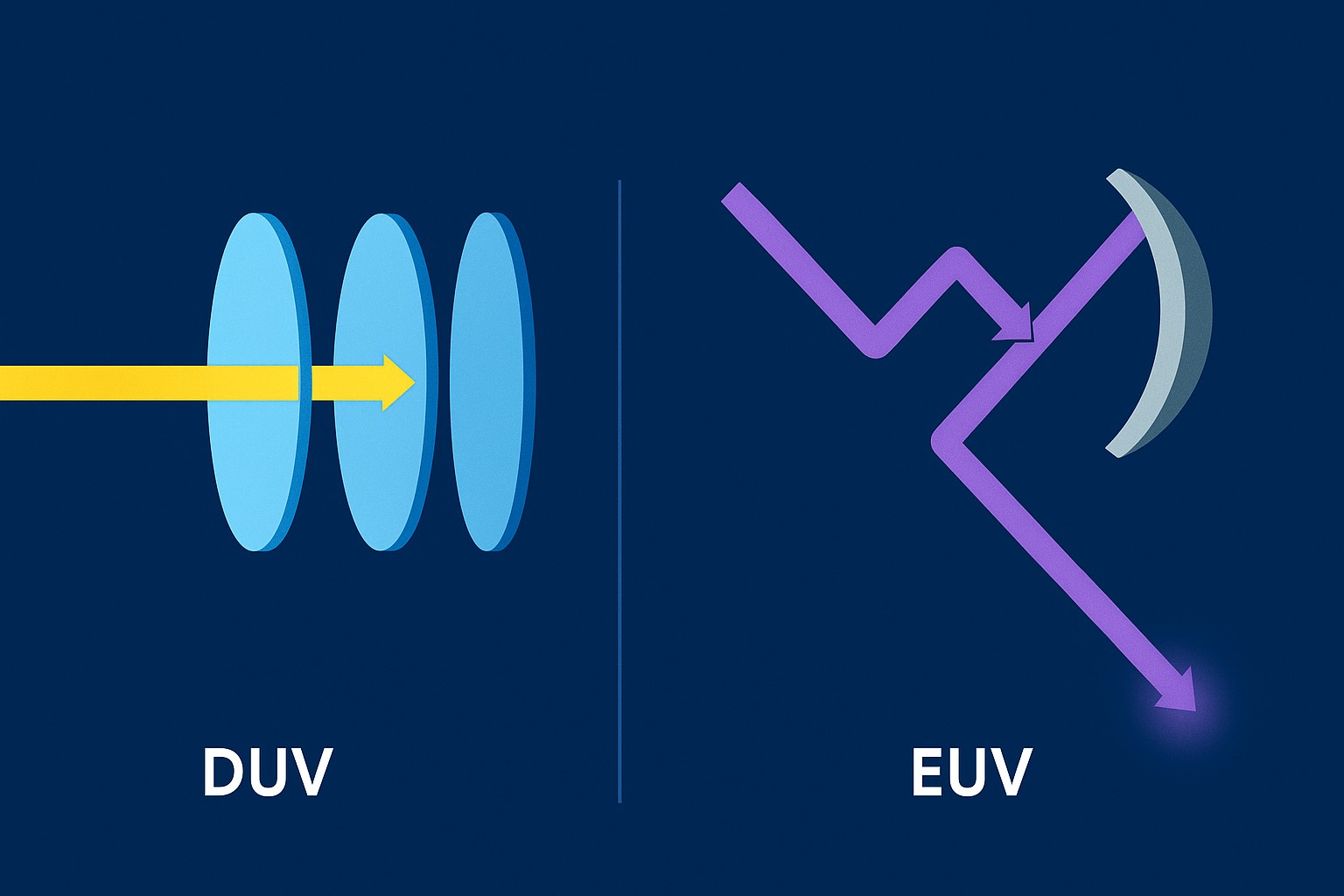

DUV vs. EUV光学系统: DUV光刻机使用透射式透镜组，光线穿过镜片。而EUV光波长极短，会被几乎所有介质（包括空气和玻璃）吸收，因此必须采用反射式系统。光线在真空环境中，通过一系列特殊镀膜的反射镜（Mirror）进行传播和聚焦。

反射镜的极端精度: EUV反射镜的制造是人类精密工程的巅峰。一个形象的比喻是：如果将一块30厘米的反射镜放大到德国国土那么大，其表面的不平整度仅相当于一个足球的大小。其表面光滑度更要求达到原子尺寸级别。将这样的反射镜做到更大尺寸，已接近物理极限。

变形镜头 (Anamorphic Optics): 为突破传统光学设计的瓶颈，High-NA EUV引入了“变形镜头”技术。该技术在水平和垂直方向采用不同的放大率（如水平方向压缩8倍，垂直方向压缩4倍），从而在不牺牲过多景深（Depth of Field）的前提下，有效提升分辨率。

High-NA EUV的系统性挑战与商业权衡

High-NA技术在带来性能提升的同时，也引入了一系列新的挑战和高昂的成本，引发了行业对其商业价值的激烈讨论。

优势	劣势与挑战
分辨率提升: 将关键尺寸（CD）从13nm降低到8nm，为2nm及以下制程节点铺平道路。	成本剧增: 价格从Low-NA的2亿欧元飙升至3.5亿欧元，涨幅高达75%。
晶体管密度增加: 理论上可将晶体管的尺寸缩小1.7倍，大幅提升芯片性能。	效率降低与掩膜版复杂性: 变形光学系统缩小了单次曝光面积，需要复杂的拼接工艺才能形成完整芯片图像。同时，业界对新型、更大尺寸的矩形掩膜版标准缺乏共识，这进一步复杂化了生产流程并降低了总吞吐量。
ㅤ	系统性误差: 景深变得更小，对晶圆和光刻胶的平整度提出了前所未有的苛刻要求。
ㅤ	行业共识缺失: 对于如何调整掩膜版（Mask）的设计以适应变形镜头，行业尚未形成统一标准，增加了实施的复杂性。

行业巨头的不同战略

面对High-NA的机遇与挑战，两大芯片巨头采取了截然不同的策略：

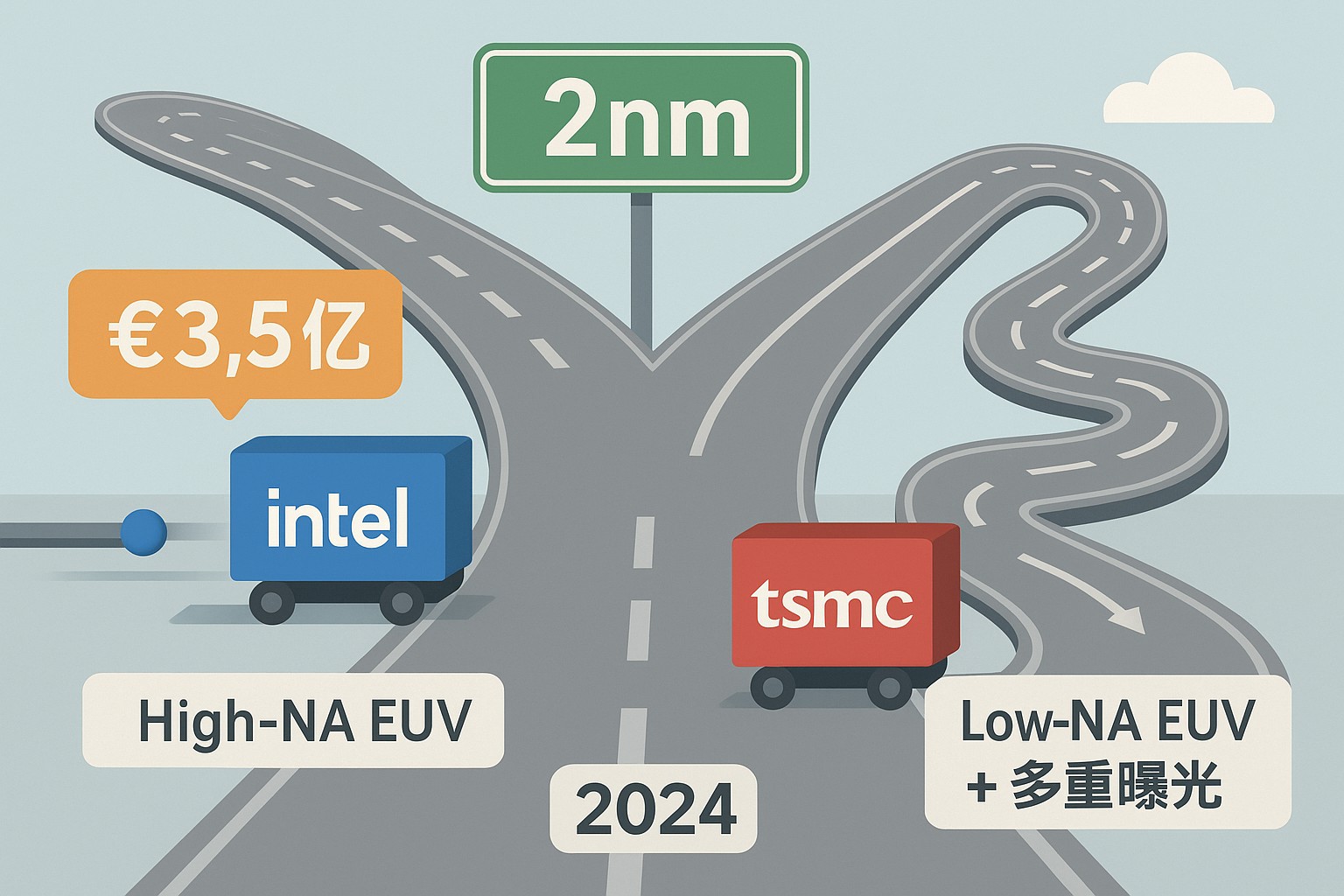

英特尔的激进策略: 英特尔作为首个客户，抢先订购了全球前两台High-NA EUV设备，并创新性地选择将零部件直接运至其工厂进行首次组装。此举旨在缩短调试时间，力求在1.8nm（18A）制程上抢占技术制高点，重夺领先地位。

台积电的谨慎考量: 台积电起初对High-NA持犹豫态度。主要原因在于其高昂的成本和下降的生产效率。此外，台积电可以通过现有Low-NA EUV设备，结合多重曝光（Double/Triple Patterning）技术，同样实现2nm芯片的生产（但需重点指出，正如我们将在第五节详述，此处的‘2nm’已是营销术语，其实际物理尺寸远大于此）。然而，尽管犹豫，台积电最终仍在2024年下半年下单订购，这表明从长期战略来看，High-NA是通往更先进制程不可或缺的一步。

展望下一代：Hyper-NA

ASML已经提出了下一代Hyper-NA EUV的蓝图，其NA值将提升至0.75，预计在2030年左右面世。但它面临的挑战更大：技术上，对光刻胶等配套材料的要求将更为严苛；商业上，其预测造价可能高达6亿多美元，而带来的CD值提升却相对有限（从8nm到6nm），市场可行性存疑。

在此，AI在半导体生态系统中的双重角色开始显现。一方面，正是AI大模型对算力的无尽需求，为这些极其昂贵的设备创造了市场价值，证明了市场愿意为更高的算力支付溢价，让半导体行业重回“朝阳产业”。另一方面，也正是这些AI模型，正在为计算光刻（如下一章所述）提供软件上的突破，而这些突破或许能延迟甚至部分替代对如此昂贵硬件的依赖。

尽管以High-NA为代表的硬件路径清晰可见，但其成本高昂、收益递减的现实，正将巨大的战略压力转移至由软件驱动的K1因子优化上。因此，计算光刻已不仅是一条替代路径，更是一种经济和技术上的必然选择。下文我们将深入探讨这一领域。

4. 软件的革命：AI如何赋能计算光刻

在光刻机硬件逐渐逼近物理与成本极限的背景下，通过优化工艺因子（K1）来提升成像性能，已成为技术突破的关键。本节将聚焦于“计算光刻”（Computational Lithography）这一核心领域，阐释其如何修正光学效应，并深入分析AI驱动的逆向光刻技术（ILT）如何颠覆传统芯片设计，成为反哺光刻机进步的“新燃料”。

计算光刻的必要性

为什么不能将设计好的电路图直接刻在掩膜版上进行曝光？原因在于光的波动性。正如高中物理的双缝干涉实验所示，当光通过狭小的缝隙（掩膜版上的电路图案）时，会发生衍射和干涉，导致最终成像变得模糊和变形，无法精确复刻设计图。

此外，半导体制造系统极其脆弱，任何微小的环境变化都可能影响最终良率。一个著名的案例是，英特尔曾发现其工厂产量在深夜会莫名下降，经过长期排查，原因竟是附近奶牛场排放的甲烷气体随风进入无尘室所致。为杜绝这一潜在隐患，英特尔别无选择：他们最终收购了周边的奶牛场。这充分说明了通过软件进行精确预测和实时校准的极端重要性。

计算光刻的核心技术手段

计算光刻正是为了解决上述问题而生，其核心技术主要包括：

光学临近效应修正 (OPC): 这是一种“正向”调整技术。工程师根据光学原理和经验规则，在掩膜版图案的边角、线条末端等易发生变形的位置，预先增加一些辅助图形。当光线通过时，这些辅助图形产生的衍射效应恰好能抵消原始图案的变形，从而在晶圆上获得更清晰的成像。OPC更依赖人工规则，适用于相对简单的图形。

逆向光刻技术 (ILT): 这是目前提升K1最重要的方式。鉴于High-NA EUV高达75%的价格涨幅和效率挑战，产业界正日益依赖ILT作为提升现有及未来硬件性能的最强杠杆，以有效提高这些资本密集型设备的投资回报率。其思路与OPC完全相反，可以用一个“甲方与外包公司”的比喻来理解：OPC像是公司内部自己设计方案，而ILT则像是甲方直接告诉外包公司：“我最终想要这个图案，你用什么方法我不管，反推出一个能实现这个结果的掩膜版设计就行。”ILT利用强大的AI算法，从期望的最终晶圆图案出发，“逆向”计算出最优的掩膜版图案。光学专家庞博士指出，ILT算出的掩膜版图案可能与最终成品截然不同，例如，为了在晶圆上打印一个清晰的圆孔，掩膜版上可能是一个圆孔外加许多同心圆环的复杂组合。

AI和GPU在ILT中的革命性作用

ILT的计算过程极其复杂，它需要在像素（Pixel）级别上进行全局优化，计算量是天文数字。这使得它天然适合利用GPU进行并行计算加速。

算力支持: ASML正积极地从传统的CPU转向采用英伟达最先进的GPU，以支持其日益复杂的计算光刻和计量（Metrology）技术。

设计范式革新: AI驱动的ILT带来了革命性的突破——曲线逆向光刻技术。在此之前，由于制造和修正的困难，芯片内部的布线必须是横平竖直的。而ILT使得制造曲线掩膜成为可能，从而让芯片布线可以像城市道路一样灵活、紧凑，大幅提升晶体管的堆叠密度和芯片性能。据比利时微电子研究中心（Imec）的专家评估，引入曲线图案所带来的性能提升，“可以跨越三个技术代（Enable three Generations）”，其贡献甚至大于从High-NA到Hyper-NA的硬件升级。

芯片性能的提升为AI算法提供了更强的算力，而更强的AI算法又能设计出更精密的芯片，两者形成了“左脚踩右脚上天”的良性循环。但这背后，也存在一些行业认知上的误区，尤其是在芯片制程的命名上。

5. 产业现实：制程命名的“文字游戏”与替代技术路径

尽管技术在飞速发展，但产业界对芯片性能的表述方式已与物理现实逐渐脱钩。本节将揭示当前“X纳米”制程命名的营销本质，澄清芯片尺寸的真实状况，并探讨除主流光刻技术外的另一种潜在路径——纳米压印技术，以提供一个更全面的产业视角。

芯片制程命名的演变与真相

历史演变: 在28nm节点之前，芯片采用平面晶体管结构，行业普遍以物理的“栅极长度”（Gate Length）来命名制程，这一指标能直观反映晶体管的大小。然而，随着FinFET等立体晶体管结构的出现，单一指标已无法衡量晶体管的综合性能，命名标准开始变得模糊。

营销驱动: 随着竞争加剧，命名逐渐演变为一场营销游戏。据行业专家分析，这一趋势的兴起主要由台积电推动。在其追赶英特尔的过程中，开创性地采用了“每一代乘以0.7”的命名策略。自此，所谓的“几纳米”已与晶体管上任何实际的物理线宽没有任何关系。

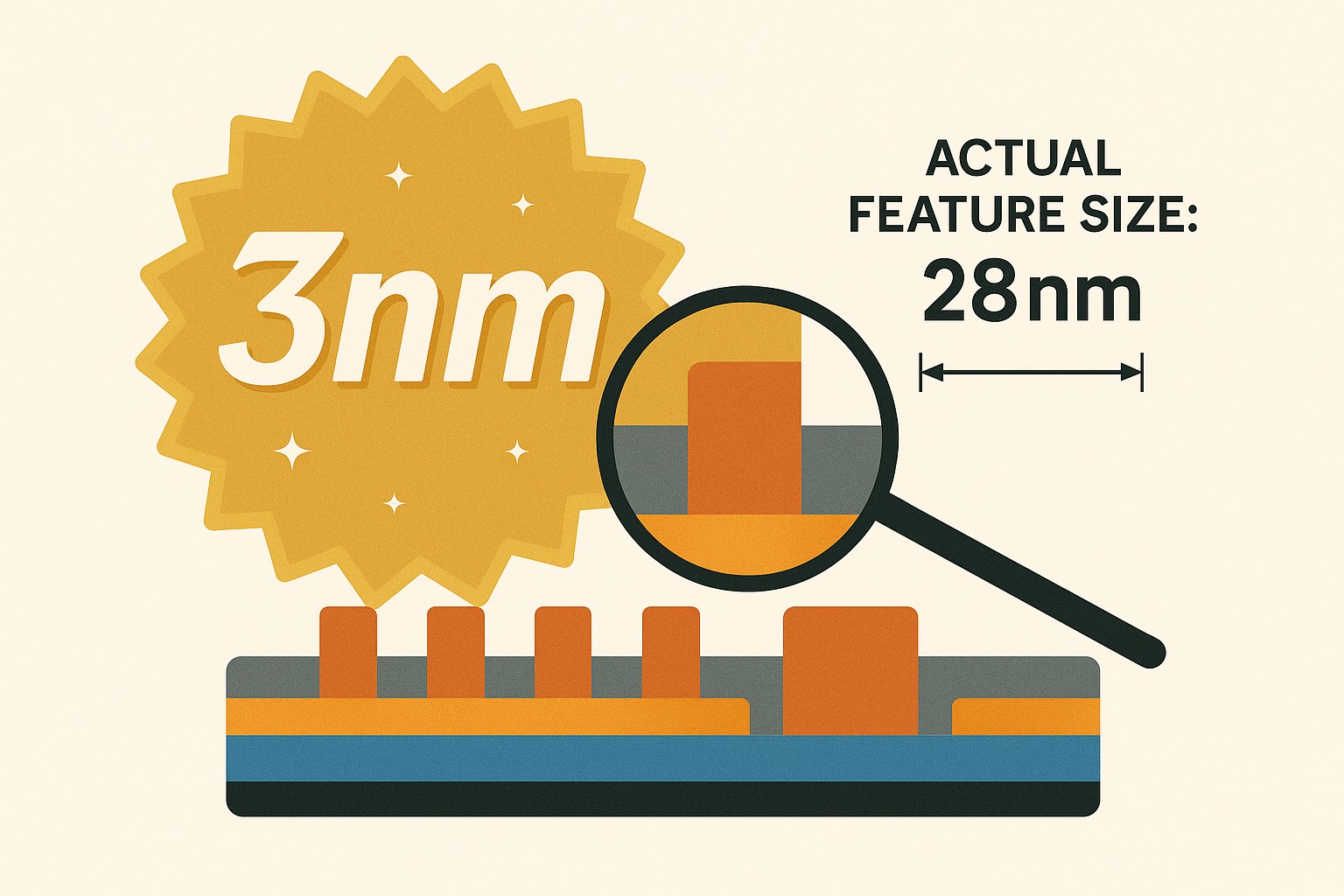

物理现实: 事实上，我们一直都被“骗”了。即便是当前最先进的2nm或3nm工艺，其真实的物理线宽仍在二十几纳米，而晶体管的鳍片间距（Fin Pitch）仍在三十多纳米。

未来空间: 这一“真相”也带来了一个好消息：由于真实尺寸远未达到命名上的几纳米，芯片在物理层面仍有巨大的“缩小”空间。正如ASML官方所言，在原子级物理效应成为真正瓶颈之前，技术发展至少可以持续到2040年之后。

替代技术：纳米压印光刻（NIL）

除了主流的光刻技术路线，市场上也存在其他探索，其中最受关注的是纳米压印光刻（Nanoimprint Lithography, NIL）。

原理类比: 如果说传统光刻是高精度的“激光打印机”，那么纳米压印就像是“活字印刷”或“盖章”。它通过一个刻有电路图案的模板，直接在涂有光刻胶的晶圆表面进行压印，形成图案后用紫外光固化。

主要玩家: 日本佳能（Canon）是该技术的主要推动者，并已推出可量产的设备。

核心挑战: 尽管原理简单，NIL在大规模量产尖端芯片方面仍面临三大挑战：

模板成本高: NIL需要1:1尺寸的模板，制造难度极大，且在压印过程中会直接接触晶圆，导致磨损很快，需要频繁更换。
产能较低: 目前其每小时产量约100片晶圆，远低于ASML EUV设备的效率，导致单片成本高昂。
良率低下: 在脱模时，极其脆弱的纳米级电路很容易被损坏或拉伸变形。同时，在制造多层结构的芯片时，多层模板的精确对齐也是一个巨大难题。

潜在应用领域: 综合来看，NIL虽然短期内难以用于CPU、GPU等尖端逻辑芯片的制造，但在一些结构相对简单、对缺陷容忍度较高的领域，如NAND闪存，或是在新兴的先进芯片封装（Packaging）领域，具有一定的应用潜力。

除了纯粹的技术路线之争，外部的政治和经济因素同样深刻地影响着光刻产业的格局。

6. 地缘政治与商业运营的双重挑战

ASML作为全球光刻技术的绝对领导者，其发展不仅受技术迭代的驱动，更深刻地受到全球地缘政治和自身商业运营模式的影响。本节将分析ASML与美国之间错综复杂的关系、其供应链的独特性，以及其在精密制造与企业管理之间存在的文化矛盾。

ASML与美国的复杂关系

ASML作为一家荷兰公司，却在很大程度上受到美国政策的影响，这源于技术和历史两方面的原因。

技术依赖与管制: ASML光刻机的部分核心零部件，如产生EUV光的激光器，其核心技术源于ASML收购的美国公司Cymer。因此，ASML的产品和销售策略不得不受到美国商务部的出口管制。

历史扶持: ASML的崛起，在某种程度上得益于美国政府的扶持。上世纪90年代末，为了制衡当时在全球半导体产业中如日中天的日本，美国发起了“EUV-LLC”项目以推动EUV技术研发，并允许ASML参与其中。此外，美国政府还批准了ASML对美国公司SVG（硅谷集团）的收购，使其获得了诸多关键技术。

独特的供应链与生产模式

一位曾在ASML和苹果都工作过的前工程师，对两家公司的生产模式进行了生动的对比：

ASML模式——手工雕琢: ASML追求的是单个零件的极致精度。为了得到一个符合要求的完美零件，它可以接受极高的废品率，例如生产100个零件，报废其中的99个。这种模式更像是“手工雕琢”，对人工成本的敏感度较低。

苹果模式——规模化一致性: 苹果追求的是大规模生产下产品的一致性（Consistency）。它关注的是统计学上的良率，要求数千万件产品都能达到统一标准。

这种独特的生产模式意味着ASML不易受到常规供应链波动的影响，并且在美国等高成本地区扩大生产是完全可行的。

内部文化矛盾：精密与疏忽

有趣的是，这家制造全球最精密仪器的公司，在企业管理上却时常出现“低级疏忽”。

财报泄露事件: 去年年底，ASML因技术故障导致财报文件被提前泄露，引发股价大幅下跌。传记作者Marc Hijink认为，这典型地体现了ASML企业文化中的矛盾之处。

文化解读: 一方面，是对技术和生产的极致严谨；另一方面，则是在企业管理上因追求速度（“总是在赶进度”）而出现的疏忽。这种独特的文化风格，构成了ASML复杂的多面性。

外部政策影响

近年来，美国发起的关税政策对ASML构成了潜在打击。其CEO近期警告称，受此影响，公司可能无法在2026年实现增长目标，这一言论直接导致了公司股价的下跌。

7. 文明前进的引擎

通过对光刻产业的技术、商业和宏观格局的分析，可以得出以下核心结论：

光刻技术短期内不会触及真正的物理极限。当前的“X纳米”制程命名更多是一种营销策略，芯片在物理尺寸上仍有相当大的缩小空间。

技术演进正沿着两条主线并行：一是以High-NA为代表的硬件突破（提升NA），通过更精密的光学系统实现更高的分辨率；二是以AI驱动的计算光刻为核心的软件革新（降低K1），通过算法弥补硬件的不足。在短期内，后者的贡献可能更为显著。

AI在此轮产业变革中扮演了双重角色：它既是驱动先进芯片需求的最终应用，也是提升光刻精度的核心赋能技术。这种“需求驱动供给，供给支撑需求”的模式，正在形成一个强大的产业自我强化循环。

从更宏大的视角来看，光刻技术投射的远不止是晶圆上的纳米电路。从AI大模型的狂飙突进，到深空探测器的遥远征途，再到基因图谱的快速解析，这一切前沿科技的实现都无不依赖于这台精密机器的持续进步。

或许，石刻是文明的最后墓碑，而光刻却是文明前进的引擎。 它不仅是数字时代的基石，更是人类探索未知、拓展认知边界的终极工具。
